сэндвич-панели

1. Гладкий профиль - FLAT (FL)
2. Микроволна - MICRO RIB (MI)
3. Профиль с канавкой через 20 мм - VEE RIB (VE)
4. Традиционный профиль - 9 RIB TRADITIONAL (9R)
5. Трапециевидный профиль 50/50 - TRAPEZOID 50/50 (50/50)
6. Профиль с канавкой через 150 мм - VEE RIB (VE)
7. Кровельный глубокий профиль - 5 RIB DEEP PROFILE ROOF

«О возможности сочетания различных видов профиля просьба уточнять у менеджеров проектов».

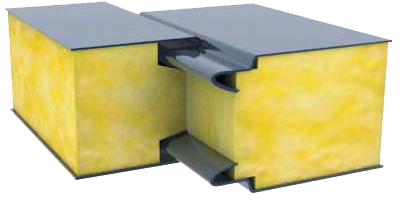

Типы замков для стыковых соединений

1. Стеновой замок “REGULAR JOINING” (RJ)	1. Двустороннее использование 2. Эстетичный вид 3. Повышает огнестойкость конструкции 4. Облегчает монтаж 5. Используется при ширине панелей 1000мм, 1200мм
2. Кровельный замок “ROOF JOINING” (ROOF J)	1. Двустороннее использование 2. Эстетичный вид 3. Повышает огнестойкость конструкции 4. Облегчает монтаж 5. Используется при ширине панелей 1000мм, 1200мм

Характеристики «сэндвич-панелей»

Тепловые характеристики

Толщина слоя сравниваемых материалов, мм

«Сэндвич-панель»	Бетонная стена	Кладка из силикатного кирпича	Керамзитобетонная кладка	Кладка из пустого керамического кирпича
100	1300	1265	900	780
150	1950	1897	1350	1170

Технические характеристики

Стеновые панели (наполнитель – минвата, сталь 0,5мм)

Толщина панели мм	60	80	100	120	150	200
Вес, кг/м2	14,2	16,4	18,6	20,8	24,1	30,6
Коэффициент теплопроводности, Вт/м2*К	0,68	0,51	0,41	0,34	0,27	0,20
Огнестойкость	E60/I30	E60/I30	E120/I90	E150/I120	E150/I120	E150/I120
Звукоизоляция, dB	35	35	35	35	35	35

Коэффициент теплопроводности рассчитан для коэффициента λ = 0,041 Вт/мК

Кровельные панели (наполнитель – минвата, сталь 0,5мм)

Толщина панели мм	60	100	120	150	200
Вес, кг/м2	18,4	20,6	22,8	26,1	31,6
Коэффициент теплопроводности, Вт/м2*К	0,51	0,41	0,34	0,27	0,20
Огнестойкость	RE 45	RE 45	RE 45	RE 45	RE 45
Звукоизоляция, dB	35	35	35	35	35

Коэффициент теплопроводности рассчитан для коэффициента λ = 0,041 Вт/мК

Стеновые панели (наполнитель – пенополистирол, сталь 0,5мм)

Толщина панели мм	60	80	100	120	150	200
Вес, кг/м2	9,8	10,2	10,6	11,0	11,6	12,6
Коэффициент теплопроводности, Вт/м2*К	0,65	0,49	0,39	0,33	0,26	0,20

Коэффициент теплопроводности рассчитан для коэффициента λ = 0,039 Вт/мК

Кровельные панели (наполнитель – пенополистирол, сталь 0,5мм)

Толщина панели мм	60	80	100	120	150	200
Вес, кг/м2	10,8	11,2	11,6	12,0	12,6	13,6
Коэффициент теплопроводности, Вт/м2*К	0,56	0,43	0,35	0,30	0,24	0,19

Коэффициент теплопроводности рассчитан для коэффициента λ = 0,039 Вт/мК
